3Dプリント（Figure 4®）
Figure 4
Figure 4は、現在および将来のニーズに合わせて拡張可能なシステムを搭載した超高速3Dプリント技術です。

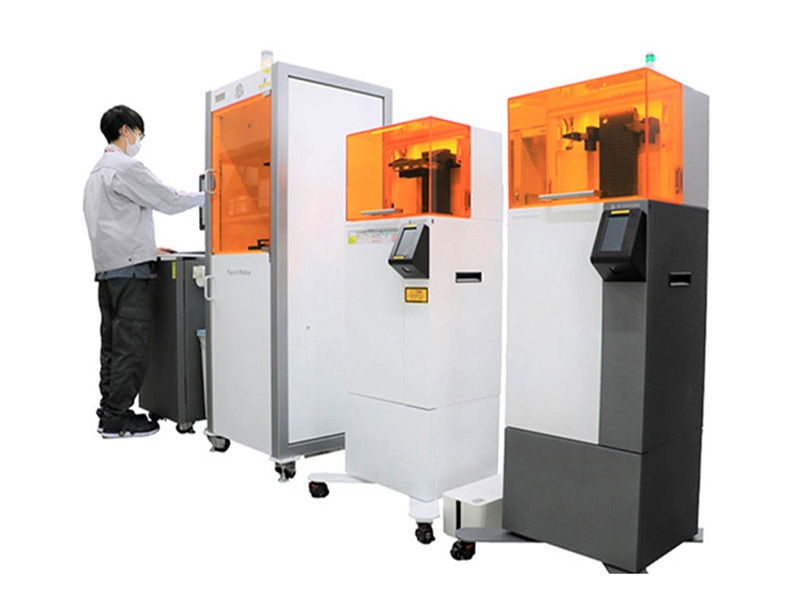

- 対応装置：Figure 4 Standalone、Figure 4 Modular
- 対応材料：詳細はこちら
- 積層ピッチ：0.01㎜～0.05㎜
- 造形エリア：124.8 × 70.2 × 346mm
- 解像度：65ミクロン
Figure 4の無料サンプル請求および製品カタログのダウンロードが可能です。
3Dプリンター × 少量生産 高速・高再現プリンター
これまでの少量生産の課題をFigure 4で解決します。
金型レスで短納期
3Dプリンターは製品データさえあれば製作が可能なため、金型要らずの自由な造形を実現します。また、Figure 4は他の造形機と比べて造形スピードが速く、より短納期での納品が可能です。
最終製品適用において重要な要素＊
| 造形速度＊ | 形状再現性＊ | 等方性＊ | 造形サイズ | |
|---|---|---|---|---|
| Figure 4（DLP方式）＊ | ◎＊ | ◎＊ | 〇＊ | △ |
| 光造形（SLA方式） | 〇 | 〇 | △ | ◎ |
| 粉末焼結（SLS方式） | 〇 | 〇 | 〇 | ◎ |
| 熱溶融法（FDM方式） | △ | △ | △ | ◎ |
| インクジェット | 〇 | ◎ | △ | 〇 |
| Multi Jet Fusion | ◎ | 〇 | ◎ | 〇 |
造形速度の比較
コネクタ100個製作の場合
16.0mm × 9.0mm × 31.8mm
Figure 4（DLP方式）：3時間30分
下部よりプロジェクター投影されたLEDライトが一層ずつ硬化させていく、吊り下げ型の造形機。一回の投影で面全体を照射できるため、サポート材の有無や造形面積に関わらず一層あたりにかかる時間が短く、一定。
SLA方式：10時間
液体樹脂に上部からレーザーを当てて硬化。レーザーを用いるため、一層あたりの造形面積が大きいほど造形時間は長くなる。DLP方式より大きいサイズの製品を造形可能。
高い形状再現性
細かい積層ピッチにより、後加工をしなくても成型品と同程度の面粗度を実現します。微細形状を再現できるので適用部品が広がります。
- 従来の光造形機よりも微細な形状を製作可能
- シボやテクスチャを高解像度で再現可能
- 仕上げレスのモデル品質を実現可能
- コネクタ部品、複雑な内部流路も再現可能
希望される方に、Figure 4の無料サンプルを提供しています。
Figure 4の再現性をご確認ください。
最終製品としての高い耐候性、等方性（Figure 4 PRO-BLK 10）
材料の一つであるFigure 4 PRO-BLK 10は、太陽光・温度・湿度・雨等の屋外の自然環境に耐え得る「耐候性」と、物理的物性が方向に依存しない「等方性」があるため、最終製品として十分な物性を持ちます。
インドア環境の場合
アウトドア環境の場合
最終製品用途に特化した材料ラインアップ
Firure 4には、さまざまな用途に対応できる豊富な材料が揃っています。
耐候性
Figure 4 PRO-BLK10
最終パーツを見据えた物性
- 優れた機械特性、高い耐候性
- 汎用的なプラスチック部品のダイレクト生産に最適
耐候性
Figure 4 Rigid White
- 外観に適したソリッドな白色
- 高い靱性・スナップフィットに最適
- 塗装しやすく発色がよい
柔軟性
Figure 4 RUBBER-65A BLK
- 多用途に使用可能な硬度（65A）
- 接着性（エポキシ系または同材料）
- 筐体部品にも使用できる外観品質
耐熱性
Figure 4 HI TEMP 300-AMB
熱変形300℃の高耐熱材料
- 二次熱処理不要で、高耐熱部品の製作が可能
- 高温環境下でのテスト用途や低圧での射出成型金型などに使用可能
- 近傍でのはんだ付けにも適応
難燃性
Figure 4 High Temp 150℃ FR Black
- UL94 V0グレードの難燃性材料
透明性
Figure 4 Tough Clear
- 透明な量産グレード材料
- 長期間の環境安定性、化学的適合性、熱可逆性素材のような機械特性を実現
希望される方に、Figure 4の無料サンプルを提供しています。各材料の特性をご確認ください。
